由一組排列成直線（或近似直線），間隔是緊密的、振幅相同（同口徑、同類型）相位相同的若干揚聲器單元，及相應結構件組成的，并具有某種特殊指向性的系統，這就是線陣揚聲器系統的定義。這種結構的優勢：1、衰減相對小，用于遠距離、大功率擴聲系統。2、垂直指向性窄，減少天花、地面、物體反射。提高音質和清晰度。3、布置快捷。4、外觀簡潔。

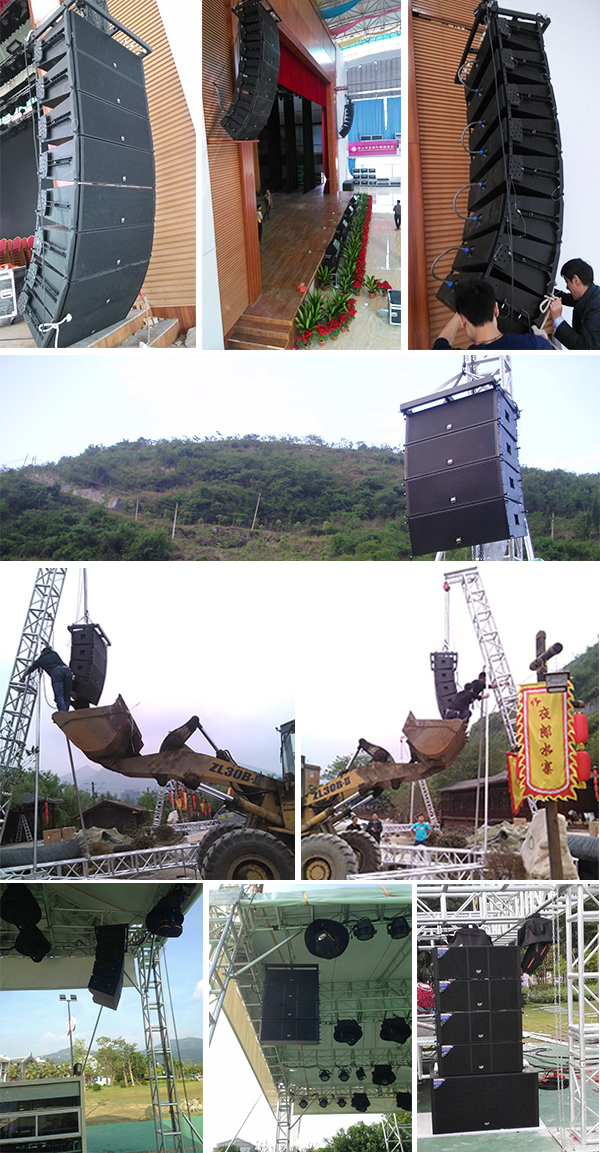

爵士龍的大型線陣如LA-606\LAB-608等，大多用于大型演出。爵士龍也專門為小型舞臺演出，宴廳類場所設計了小型線陣，像K1K2系列，效果一點也不輸給大型舞臺現場。

爵士龍線陣那么大，是怎么安裝的呢？

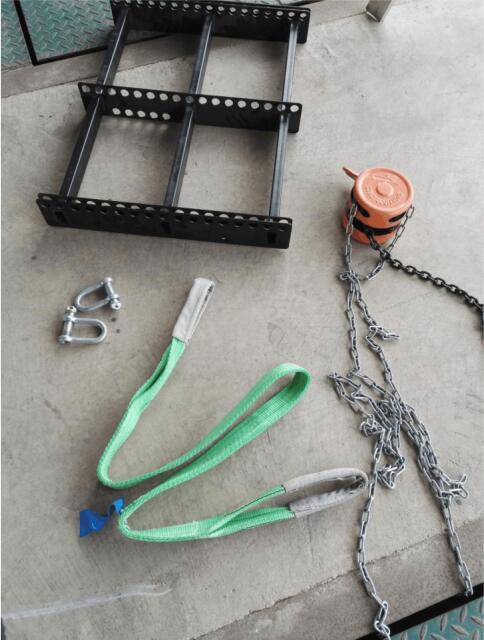

1、準備工具：

A.線陣吊架   B.葫蘆    C.U型卸扣   D.編組吊帶

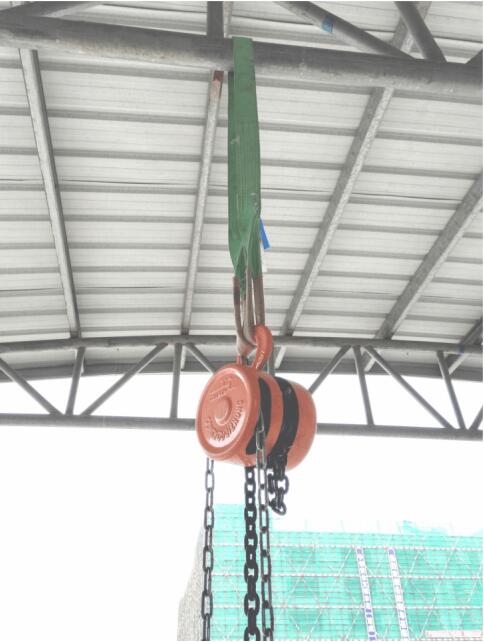

2、安裝葫蘆

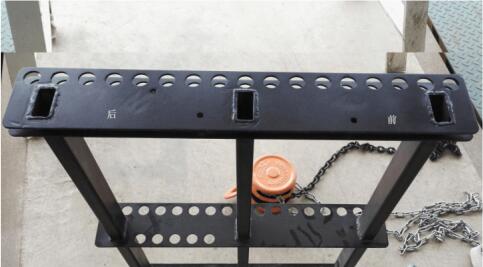

3、安裝吊架

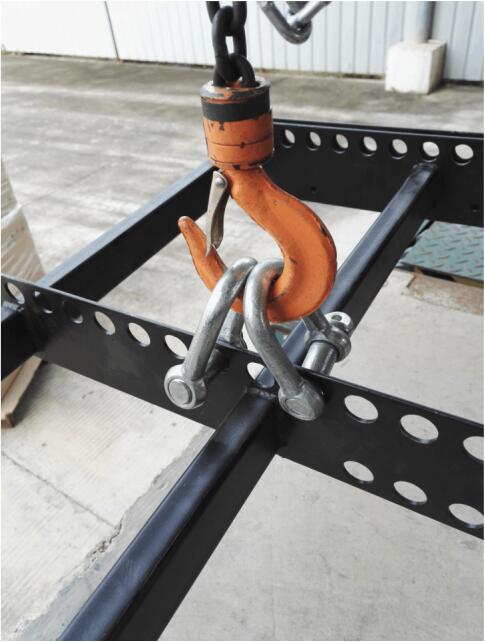

注意：U型卸扣安裝孔位，從吊架的后向前數，第6和第8孔

側面只有一個插孔的是“前”

有兩個插孔的是“后”

音箱朝著前面裝

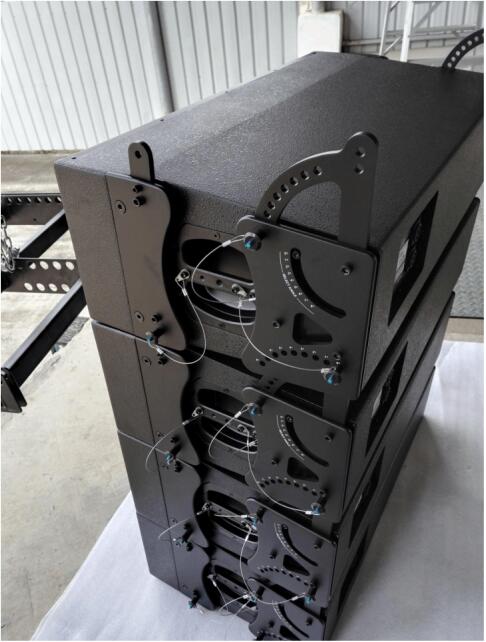

4、線陣音箱互相連接

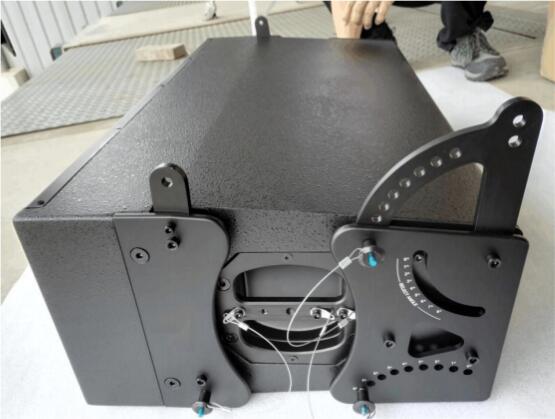

這是最下面一只，首先把連接件翻起來，定好角度，插插銷

第二只

圖中四只音箱，插銷都插成了 0 度

如果知道要插多少角度的話，也可以預先安裝指定角度插好！！

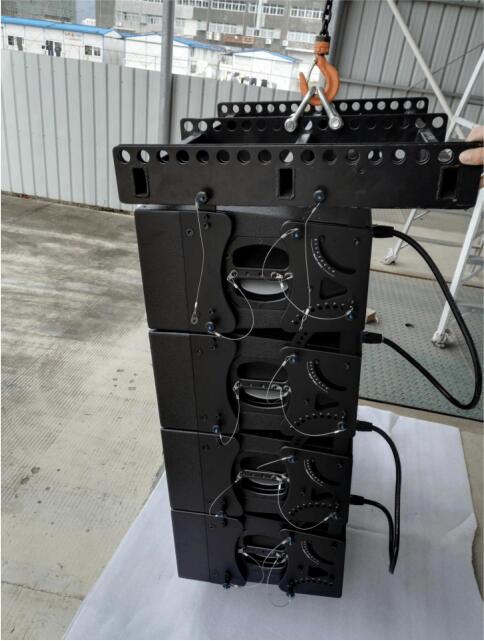

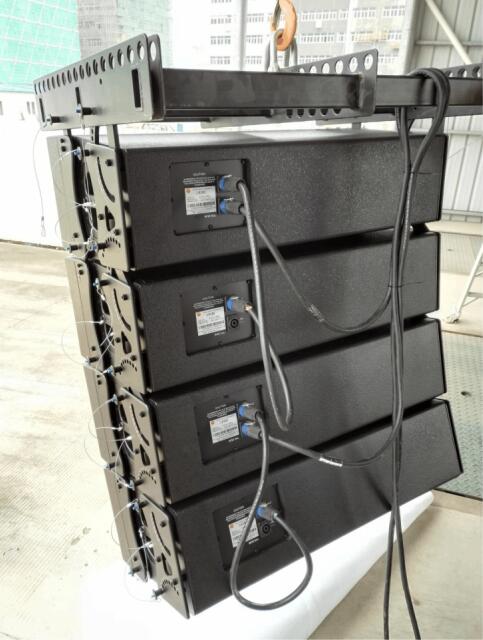

5、線陣音箱與吊架連接

注意后面的接線

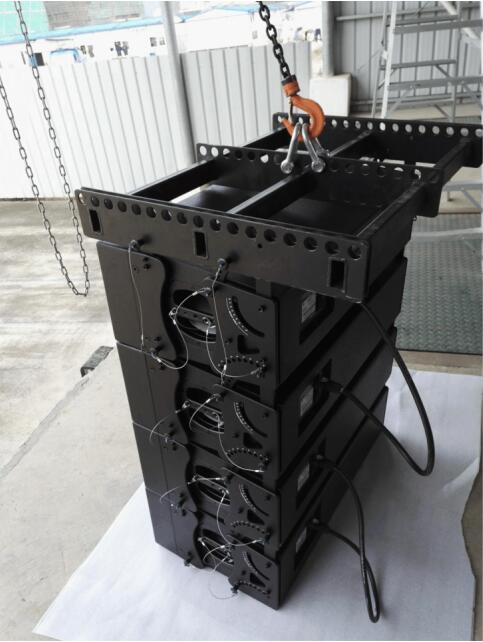

6、離地

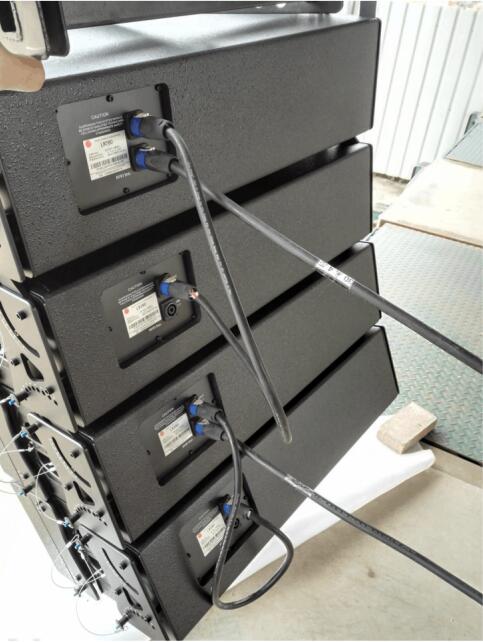

7、連線要求

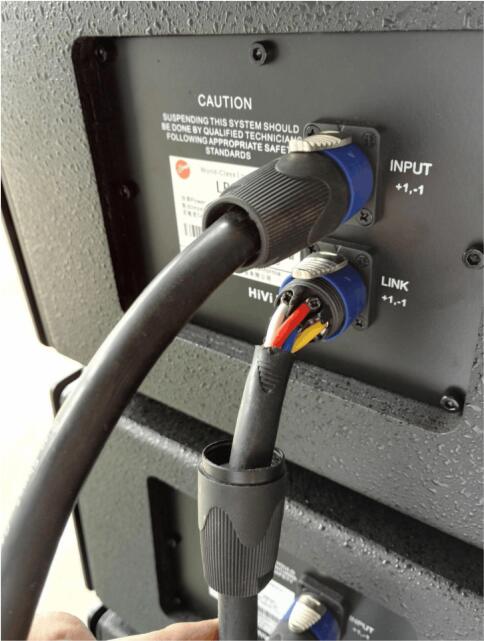

注意：音箱上面用的連線是 4 芯線，“1+ ”“1-”“ 2+ ”“2-”都

要接！！！！

如果按傳統的方法只接了“ 1+ ”“1-”，那么只有低音響！！

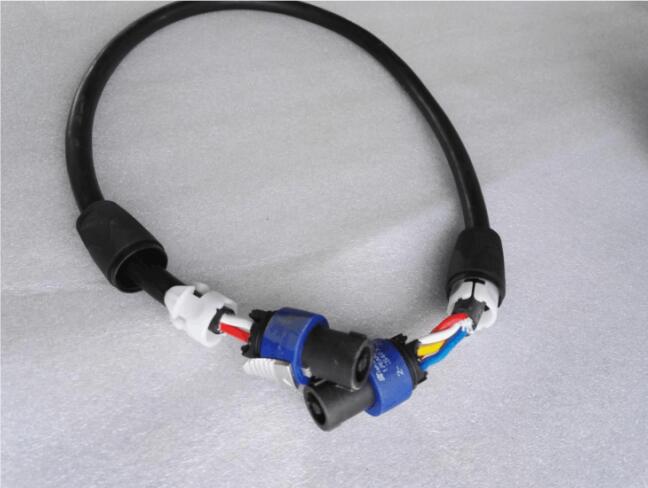

四芯短連線

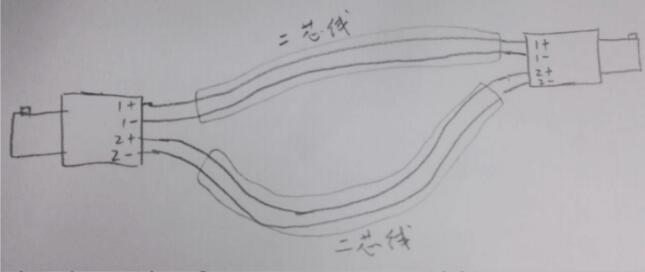

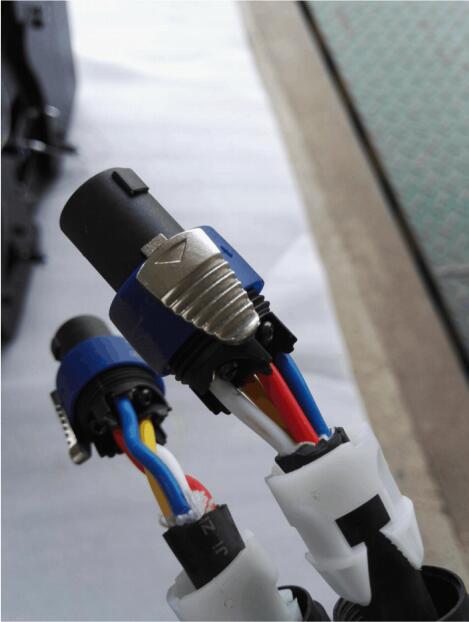

如果沒有四芯線的話，可以用兩條普通的兩芯線代替，見下圖

2 芯線共用一個音箱插頭即可

兩兩相連之后，再用 2 條 4 芯線分別接到第 1 只

再次強調：全部都是 4 芯線。

沒有 4 芯線的話： 2 條 2 芯線 =1 條 4 芯線

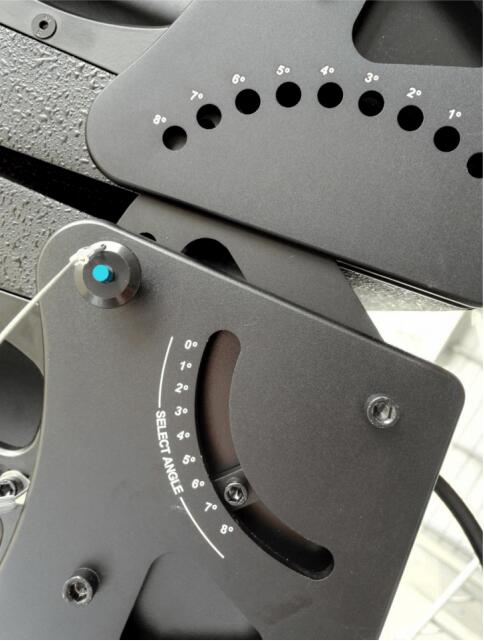

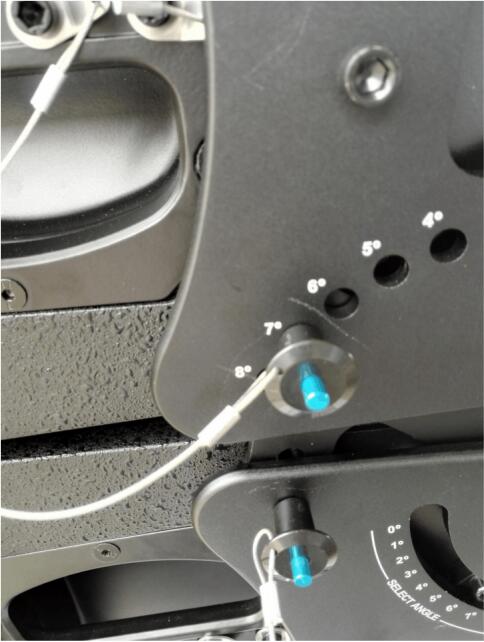

8、改角度方法

A.首先拔掉側后面上下兩個插銷，兩側，一共是 4 個

B.將連接偏轉動到系統的角度，圖中是 7°，插上插銷，見上圖

C.調整音箱的角度，上面 7°孔對準時，插上插銷，見上圖

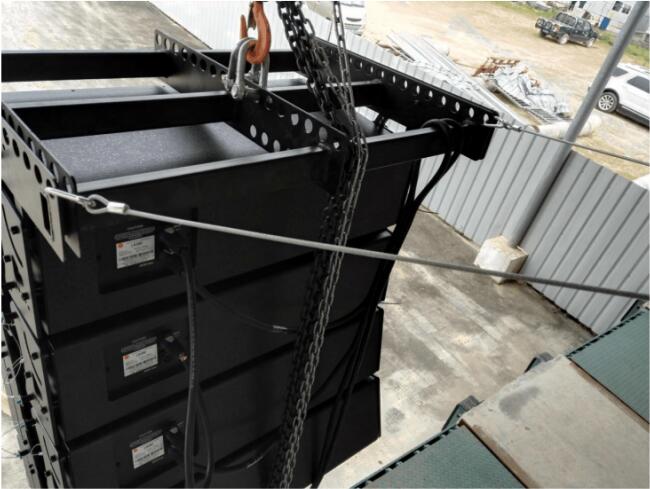

9、用拉繩固定水平角

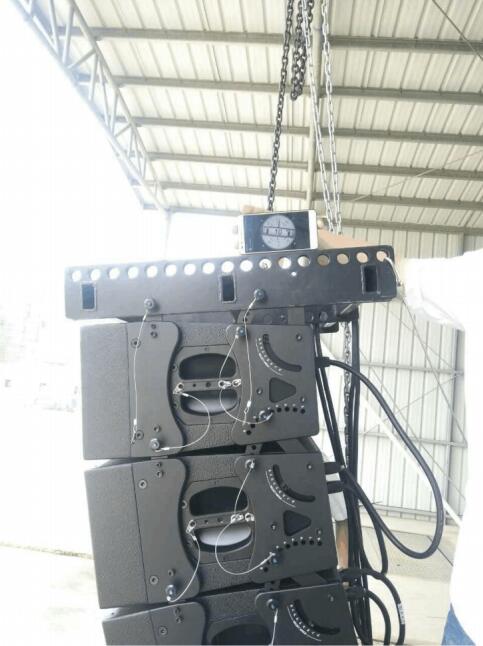

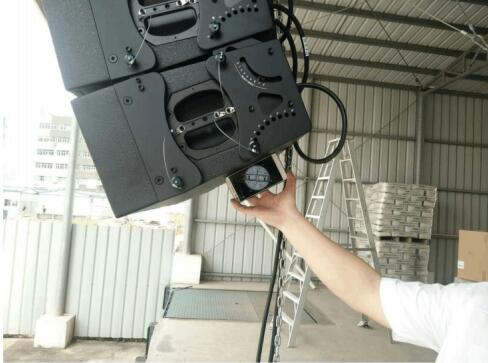

用水平儀測量吊架和音箱的角度

吊架水平角度是 10°（最好是 8°）

最下面一只音箱地板與水平夾角是 31°（最好是 29°）

沒有專業的水平儀，也可以用手機 APP 代替

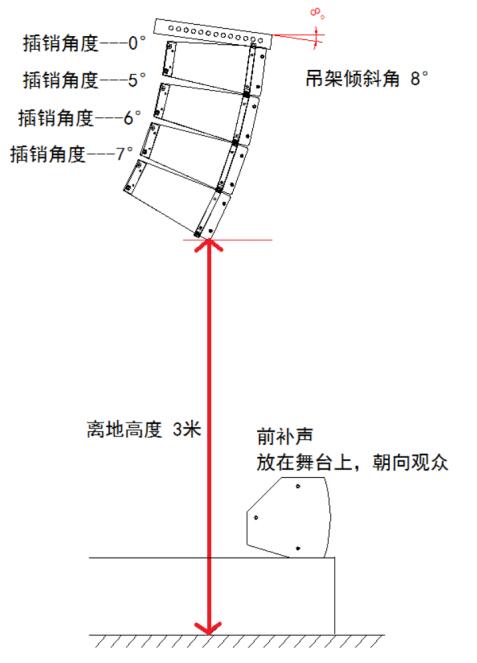

10、安裝尺寸（投射距離 25 米）

允許角度偏差范圍：± 1°

允許長度偏差范圍：± 3CM
